單相串聯式電源防雷箱
發布時間：2014/8/8 20:28:20 點擊次數：
一、技術參數
|
名稱
|
編號
|
型號
|
規格
|
持續工作電壓
（V）
|
動作
電壓（V）
|
通流容量
In（8/20）
KA
|
負載功率（VA）
|
保護水平
(V)
|
保護模式
|
保護等級
|
外觀尺寸
（mm）
|
|
壁掛式單相串聯式電源防雷箱
|
55
|
KBT-P
|
500B/220/40
|
320
|
560
|
40
|
500
|
700
|
縱向L-PE、N-PE橫向L- N
|
第二、三級聯動
|
215×155×70
|
|
56
|
KBT-P
|
1000B/220/40
|
1000
|
二、產品用途

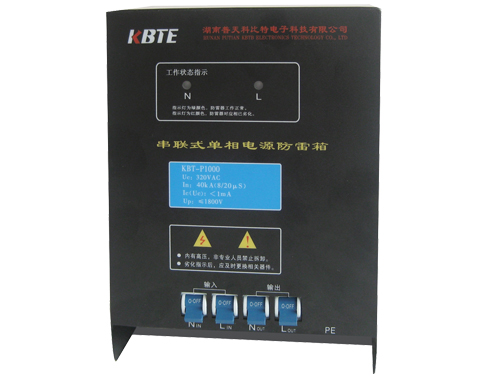

KBT-P1000單相串聯式電源防雷箱通流容量為40KA，為小功率電源防雷箱，串接于被保護設備的前端，適用于單相UPS、穩壓器等重要設備、穩壓器等重要設備的二、三級雷電防護。
KBTP1000系列單相串聯式電源防雷箱采用共模、差模全方位保護，前級與后級之間通過退耦器實現能量匹配，最大限度地使雷電流能量從前級泄放到大地，從而使防雷器具有極低的限制電壓。適合TT、TN—C、TN—C—S等各種電網制式，是UPS、穩壓器等重要設備防雷保護的有效選擇。
KBTP1000系列單相串聯式電源防雷箱采用共模、差模全方位保護，前級與后級之間通過退耦器實現能量匹配，最大限度地使雷電流能量從前級泄放到大地，從而使防雷器具有極低的限制電壓。適合TT、TN—C、TN—C—S等各種電網制式，是UPS、穩壓器等重要設備防雷保護的有效選擇。
三、主要特點
響應時間快：響應時間≤25納秒
自保護電路：內部設有溫控、工頻限流電路，防雷元件劣化或雷擊損壞時自動與電源線路脫離，徹底避免火災發生。
狀態指示燈：正常情況下指示燈為綠顏色．當防雷元件劣化或
被雷擊損壞，對應指示燈變為紅顏色，表明該回路的防雷元件已不能工作．需維修。
通流容量：防雷器的通流容量(8／20uS)為40kA。
性能優越：核心元件采用國際知名品牌，性能穩定可靠。
限制電壓低：雷電泄流后的殘余電壓低于被保護設備能承受的脈沖過電壓。
功 率：500—1000VA
使用便捷：安裝簡單、方便，無須特別維護。
